En los sistemas de solubilidad total sólo existe un tipo de estructura cristalina para todas las composiciones de los componentes tanto en el estado líquido como en el sólido.

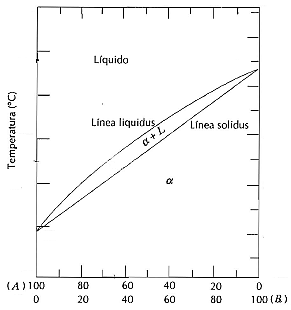

En el eje de ordenadas se representa la temperatura, y en el de abscisas el porcentaje de los elementos que componen la aleación.
Hay tres zonas diferentes:
►Dos regiones monofásicas:
•L (líquido): única fase líquida (A y B son completamente solubles)
•α: única fase sólida: Solución sólida con estructura cristalina definida (A y B son completamente solubles)
►Una región bifásica (coexistencia de dos fases: sólida + líquida)
•L+α
